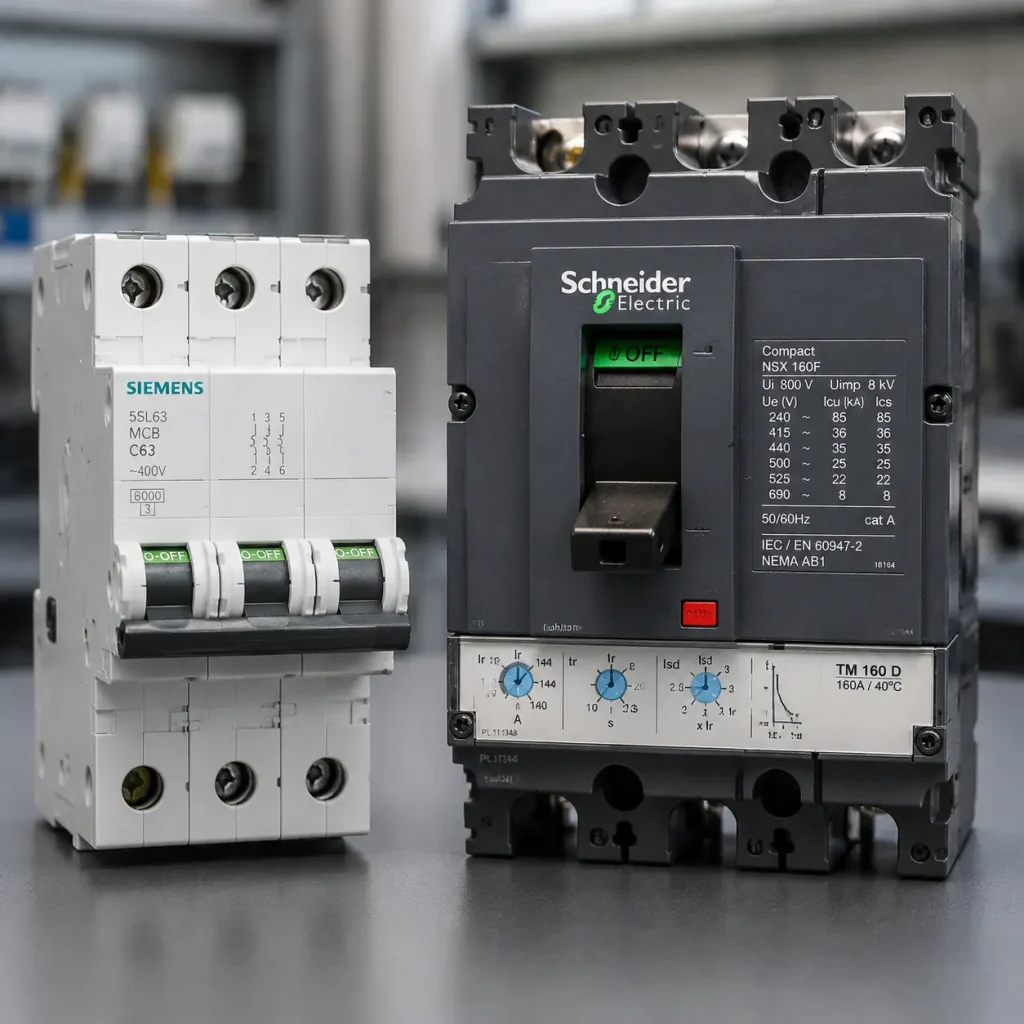

تفاوت کلید اتوماتیک کمپکت (MCCB) و کلید مینیاتوری (MCB) چیست؟

در مهندسی برق صنعتی و طراحی تابلوهای برق، انتخاب تجهیزات حفاظتی مناسب اهمیت حیاتی دارد. دو مورد از پرکاربردترین قطعات حفاظتی در این حوزه، کلید اتوماتیک کمپکت یا همان MCCB و کلید مینیاتوری یا همان MCB هستند. در نگاه اول، هر دو تجهیز وظیفه قطع جریان مدار در مواقع بروز خطا را بر عهده دارند؛ […]

در مهندسی برق صنعتی و طراحی تابلوهای برق، انتخاب تجهیزات حفاظتی مناسب اهمیت حیاتی دارد. دو مورد از پرکاربردترین قطعات حفاظتی در این حوزه، کلید اتوماتیک کمپکت یا همان MCCB و کلید مینیاتوری یا همان MCB هستند. در نگاه اول، هر دو تجهیز وظیفه قطع جریان مدار در مواقع بروز خطا را بر عهده دارند؛ اما تفاوت های ساختاری، عملکردی و فنی بسیار زیادی میان آن ها وجود دارد. عدم شناخت کافی از این تفاوت ها می تواند منجر به طراحی نادرست سیستم، آسیب به تجهیزات گران قیمت مانند موتورها و اینورترها، و حتی بروز آتش سوزی در کارگاه ها شود. در این مقاله تخصصی از وبسایت فاراد کنترل، به بررسی دقیق و موشکافانه تفاوت کلید اتوماتیک کمپکت و کلید مینیاتوری می پردازیم تا بتوانید بهترین انتخاب را برای پروژه های خود داشته باشید.

آشنایی با کلید مینیاتوری و کاربردهای آن در برق صنعتی

کلید مینیاتوری که در اصطلاح فنی به آن MCB (مخفف Miniature Circuit Breaker) گفته می شود، یک تجهیز حفاظتی الکترومکانیکی است. این قطعه به طور ویژه برای حفاظت از سیم کشی ها، تجهیزات کم مصرف و مدارهای نهایی در برابر دو خطای عمده طراحی شده است: اضافه بار و اتصال کوتاه. اضافه بار زمانی رخ می دهد که جریان بیش از حد مجاز برای مدتی طولانی از مدار عبور کند و اتصال کوتاه زمانی اتفاق می افتد که فاز و نول یا دو فاز به طور مستقیم به هم متصل شوند.

اصول عملکرد و مکانیزم های داخلی کلید مینیاتوری

کلیدهای مینیاتوری از دو مکانیزم اصلی برای حفاظت استفاده می کنند. مکانیزم اول، بی متال یا رله حرارتی است که برای مقابله با اضافه بار طراحی شده است. عبور جریان اضافه باعث گرم شدن و خم شدن نوار فلزی بی متال می شود که در نهایت اهرم قطع کلید را فعال می کند. مکانیزم دوم، رله مغناطیسی است که شامل یک بوبین کوچک می شود. در صورت بروز اتصال کوتاه، جریان شدیدی از بوبین عبور کرده و یک میدان مغناطیسی قوی ایجاد می کند که به سرعت و به صورت لحظه ای کلید را قطع می کند تا از سوختن سیم ها جلوگیری شود.

تیپ های مختلف کلید مینیاتوری و کاربرد آن ها

کلیدهای مینیاتوری بر اساس سرعت قطع و کاربرد به تیپ های مختلفی تقسیم می شوند. تیپ B که به کلید روشنایی معروف است، برای بارهای غیرسلفی استفاده می شود. تیپ C یا کلید موتوری، سرعت قطع کمتری دارد و برای راه اندازی موتورهای کوچک با جریان راه اندازی پایین مناسب است. تیپ D که ترانسفورماتوری نامیده می شود، برای بارهایی با جریان راه اندازی بسیار بالا کاربرد دارد. همچنین تیپ های تخصصی تر مانند تیپ K و Z نیز وجود دارند که برای مدارهای حساس الکترونیکی طراحی شده اند. در صورت نیاز به تامین این تجهیزات، می توانید به بخش خرید کلید مینیاتوری در سایت مراجعه کنید.

شناخت کلید اتوماتیک کمپکت و ویژگی های فنی آن

کلید اتوماتیک کمپکت که با نام اختصاری MCCB (مخفف Molded Case Circuit Breaker) شناخته می شود، یک تجهیز حفاظتی قدرتمندتر و پیشرفته تر است که در مدارهای با جریان بالا و به عنوان کلید اصلی در تابلوهای توزیع نصب می شود. بدنه این کلیدها از پلاستیک های فشرده و عایق های بسیار قوی ساخته می شود تا بتواند در برابر حرارت بالا و قوس های الکتریکی شدید مقاومت کند.

مشخصات فنی و رنج جریان های نامی کلید کمپکت

یکی از مشخصه های بارز کلیدهای اتوماتیک کمپکت، رنج جریانی گسترده آن ها است. در حالی که کلیدهای مینیاتوری معمولا تا جریان های ۶۳ یا ۱۲۵ آمپر تولید می شوند، کلیدهای اتوماتیک کمپکت رنج وسیعی از ۱۶ آمپر تا ۱۶۰۰ آمپر و حتی بیشتر را پوشش می دهند. این کلیدها می توانند جریان های اتصال کوتاه بسیار بزرگی را بدون آسیب دیدن قطع کنند، که به این قابلیت قدرت قطع کلید اتوماتیک می گویند.

مکانیزم های حفاظتی قابل تنظیم در کلیدهای MCCB

بر خلاف اکثر کلیدهای مینیاتوری که مقادیر قطع حرارتی و مغناطیسی آن ها ثابت و غیرقابل تغییر است، کلیدهای اتوماتیک کمپکت در بسیاری از مدل ها دارای رله های قابل تنظیم هستند. این رله ها به صورت حرارتی مغناطیسی یا الکترونیکی (میکروپروسسوری) طراحی می شوند. کاربر می تواند جریان قطع اضافه بار و زمان تاخیر قطع اتصال کوتاه را متناسب با نیاز پروژه و جریان مصرفی موتورها یا تابلوهای زیرمجموعه تنظیم کند. این ویژگی انعطاف پذیری فوق العاده ای در هماهنگی حفاظتی (کواُردینیشن) سیستم ایجاد می کند. برای مشاهده مدل ها و انتخاب گزینه مناسب، می توانید از بخش خرید کلید اتوماتیک کمپکت دیدن فرمایید.

مقایسه تفاوت های کلیدی عملکردی و ساختاری

برای درک بهتر تفاوت کلید اتوماتیک کمپکت و کلید مینیاتوری، باید معیارهای فنی مختلف را در کنار هم بررسی کنیم. این تفاوت ها شامل مواردی نظیر جریان نامی، قدرت قطع، قابلیت تنظیم رله ها و لوازم جانبی قابل نصب روی آن ها می شود.

تفاوت در رنج جریان نامی و قدرت قطع

جریان نامی کلیدی ترین فاکتور در انتخاب تجهیزات است. کلیدهای مینیاتوری معمولا برای جریان های کم و متوسط (تا حداکثر ۱۲۵ آمپر) مناسب هستند، در حالی که کلیدهای اتوماتیک کمپکت برای جریان های سنگین صنعتی طراحی شده اند. تفاوت مهم تر در قدرت قطع یا حداکثر جریان اتصال کوتاه قابل تحمل است. قدرت قطع کلیدهای مینیاتوری معمولا بین ۴.۵ تا ۱۵ کیلوآمپر است. در مقابل، کلید اتوماتیک کمپکت دارای قدرت قطع بسیار بالاتری است که معمولا از ۲۵ کیلوآمپر شروع شده و در مدل های خاص صنعتی به بیش از ۱۰۰ کیلوآمپر می رسد.

مقایسه قابلیت تنظیم پارامترها و امکان نصب لوازم جانبی

در بخش کلید مینیاتوری، شما با یک قطعه پلمب شده و ثابت روبرو هستید که امکان تغییر در تنظیمات داخلی آن وجود ندارد. اما کلید اتوماتیک کمپکت امکانات گسترده ای جهت شخصی سازی حفاظتی ارائه می دهد. علاوه بر قابلیت تنظیم رله های حرارتی و مغناطیسی، می توان تجهیزات جانبی متعددی مانند رله شنت، رله افت ولتاژ، کنتاکت های کمکی و خطایاب، و حتی موتور الکتریکی جهت قطع و وصل از راه دور را روی MCCB نصب کرد. این لوازم جانبی به مهندسان اجازه می دهد کلید کمپکت را به سیستم های کنترلی هوشمند مانند PLC متصل کنند. این هماهنگی در طراحی یک تابلو برق صنعتی استاندارد نقش کلیدی دارد.

سناریوهای صنعتی و بررسی های موردی در کارخانجات

برای ملموس تر شدن موضوع، بررسی سناریوهای واقعی در محیط های صنعتی و تولیدی می تواند به درک تفاوت کاربرد این دو تجهیز کمک شایانی کند. انتخاب اشتباه بین این دو می تواند عواقب مالی سنگینی به همراه داشته باشد.

سناریوی اول: راه اندازی موتور الکتریکی بزرگ در کارخانه سیمان

فرض کنید در یک کارخانه سیمان، نیاز به راه اندازی یک الکتروموتور سه فاز با توان ۵۵ کیلووات داریم. جریان نامی این موتور در حدود ۱۰۰ آمپر است، اما در لحظه راه اندازی، جریان کشی آن می تواند به ۵ تا ۷ برابر جریان نامی برسد. در این سناریو، استفاده از کلید مینیاتوری حتی با جریان نامی بالا کاملا اشتباه است؛ زیرا قدرت قطع پایین MCB نمی تواند پاسخگوی جریان های هجومی راه اندازی و خطاهای احتمالی اتصال کوتاه باشد و کلید به سرعت آسیب دیده یا ذوب می شود. در اینجا طبق استانداردهای رایج، باید از یک کلید اتوماتیک کمپکت با ردیف جریانی مناسب و رله مغناطیسی قابل تنظیم استفاده کرد تا جریان راه اندازی موتور باعث قطع ناخواسته مدار نشود.

سناریوی دوم: سیستم روشنایی سوله صنعتی و موتورهای کوچک کارگاهی

در یک سوله صنعتی، بخش های مختلفی مانند روشنایی سقف، پریزهای تک فاز کارگاهی و فن های تهویه کوچک وجود دارند. کل جریان مصرفی هر یک از این مسیرها معمولا زیر ۱۶ آمپر است. در این حالت، نصب کلید اتوماتیک کمپکت برای تک تک این مدارها، علاوه بر اتلاف فضای تابلو برق، از نظر اقتصادی به هیچ وجه توجیه پذیر نیست. در این سناریو، کلیدهای مینیاتوری تیپ B و C بهترین گزینه هستند. آن ها ابعاد کوچکی دارند، به راحتی روی ریل نصب می شوند و هزینه های پروژه را به شدت کاهش می دهند. در واقع، کلیدهای مینیاتوری به عنوان خطوط نهایی توزیع عمل می کنند که خود آن ها در نهایت به یک کلید اتوماتیک کمپکت اصلی متصل می شوند تا امنیت کل تابلو برقرار گردد. برای تامین کلیه ملزومات حفاظتی پروژه های خود می توانید از بخش تجهیزات برق صنعتی دیدن کنید.

چک لیست انتخاب و جدول مقایسه مشخصات فنی

در طراحی و خرید تجهیزات حفاظتی، داشتن یک دید سریع و مقایسه ای به مهندسان کمک می کند تا در زمان کمتری به نتیجه مطلوب برسند. در این بخش ابتدا چک لیست انتخاب سریع و سپس جدول مقایسه ای جامعی را ارائه می دهیم.

چک لیست سریع انتخاب بین MCB و MCCB

پیش از خرید، سوالات زیر را از خود بپرسید تا مشخص شود به کدام تجهیز نیاز دارید:

• آیا جریان نامی مدار شما بیشتر از ۱۰۰ آمپر است؟ (اگر بله: حتما MCCB)
• آیا قدرت قطع مورد نیاز در شبکه برق کارخانه بالاتر از ۱۵ کیلوآمپر است؟ (اگر بله: حتما MCCB)
• آیا نیاز به تنظیم دقیق جریان اضافه بار جهت هماهنگی با بار موتور دارید؟ (اگر بله: حتما MCCB)
• آیا قصد دارید کلید را از طریق رله شنت یا فرمان های پی ال سی از راه دور قطع کنید؟ (اگر بله: حتما MCCB)
• آیا مدار مربوط به روشنایی ساده، پریزها یا بارهای تک فاز کم مصرف است؟ (اگر بله: MCB)
• آیا با محدودیت شدید فضا روی ریل مینیاتوری تابلو مواجه هستید؟ (اگر بله: MCB)

جدول مقایسه ای جامع کلید مینیاتوری و کلید اتوماتیک کمپکت

اشتباهات رایج در استفاده و نکات طلایی نگهداری تجهیزات

در بسیاری از پروژه های صنعتی، به دلیل عدم آگاهی یا تلاش برای کاهش هزینه ها، اشتباهات بزرگی در زمینه انتخاب و نصب تجهیزات حفاظتی رخ می دهد که خسارت های سنگینی به بار می آورد. در این بخش به برخی از مهم ترین اشتباهات و نکات نگهداری می پردازیم.

اشتباهات رایج در انتخاب و نصب کلیدها

• استفاده از کلید مینیاتوری به جای کلید اتوماتیک در جریان های بالا: برخی مجریان برق صنعتی، به دلیل ارزان تر بودن کلیدهای مینیاتوری رنج بالا، از آن ها به عنوان کلید ورودی اصلی تابلوهای سه فاز استفاده می کنند. این کار به شدت خطرناک است؛ زیرا در صورت بروز اتصال کوتاه شدید، قدرت قطع پایین کلید مینیاتوری باعث انفجار کلید و آسیب به کل تابلو می شود.
• تنظیم نادرست رله های کلید کمپکت: خرید یک کلید اتوماتیک کمپکت گران قیمت بدون تنظیم صحیح رله های آن بی فایده است. اگر جریان قطع اضافه بار روی مقدار خیلی بالا تنظیم شود، کلید در مواقع بروز خطا عمل نخواهد کرد و موتور خواهد سوخت. تنظیمات باید حتما متناسب با کابل کشی و توان بار مصرفی و طبق محاسبات مهندسی انجام شود.
• عدم توجه به دمای کاری تابلو برق: عملکرد قطعات حرارتی (بی متال) در کلیدهای MCB و MCCB به دمای محیط بستگی دارد. نصب این تجهیزات در تابلوهای فاقد سیستم تهویه مناسب و در نزدیکی تجهیزات حرارتی باعث قطع های ناخواسته و کاذب می شود.

نکات طلایی نگهداری و تست دوره ای کلیدها

برای تضمین عملکرد صحیح کلیدهای اتوماتیک کمپکت و مینیاتوری در مواقع اضطراری، رعایت نکات زیر الزامی است:

1. آزمون دوره ای دکمه تست (Test Trip): کلیدهای اتوماتیک کمپکت دارای یک دکمه کوچک مکانیکی برای تست عملکرد مکانیزم قطع هستند. حداقل سالی یک بار با فشردن این دکمه از سالم بودن فنرها و قطعات مکانیکی داخلی اطمینان حاصل کنید.
2. آچارکشی و سفت کردن اتصالات: شل بودن کابل ها در محل اتصال به ترمینال های کلید، باعث ایجاد مقاومت الکتریکی، تولید حرارت شدید و در نهایت سوختن ترمینال های کلید می شود. آچارکشی دوره ای شینه ها و کابل ها مانع از بروز این مشکل می شود.
3. تمیزکاری و گردگیری: تجمع گرد و غبار صنعتی و چربی بر روی بدنه کلیدها می تواند مسیرهای رسانای کوچکی ایجاد کرده و منجر به اتصال کوتاه بین فازها شود. با استفاده از اسپری های تمیزکننده خشک مخصوص تجهیزات الکترونیکی، سطح کلیدها را همواره تمیز نگه دارید. در صورت بروز هرگونه مشکل فنی یا نیاز به مشاوره جهت تعویض تجهیزات فرسوده، می توانید از بخش قیمت کلید اتوماتیک جهت ارتباط با کارشناسان ما استفاده کنید.

جمع بندی

انتخاب بین کلید اتوماتیک کمپکت (MCCB) و کلید مینیاتوری (MCB) بستگی مستقیمی به جریان مصرفی، قدرت قطع مورد نیاز شبکه و اهمیت مصرف کننده دارد. کلید مینیاتوری یک تجهیز ارزان قیمت، ساده و مناسب برای حفاظت از مدارهای انتهایی و تجهیزات کم مصرف است، در حالی که کلید اتوماتیک کمپکت با قابلیت تنظیم رله ها، قدرت قطع فوق العاده بالا و امکان نصب انواع رله های شنت و افت ولتاژ، امنیت خطوط اصلی توزیع برق در کارخانجات و تابلوهای برق صنعتی را تضمین می کند. برای دریافت مشاوره تخصصی، بررسی نقشه های برق و خرید تجهیزات اورجینال متناسب با نیاز پروژه خود، می توانید با کارشناسان فنی فاراد کنترل تماس حاصل فرمایید.

سوالات متداول

۱. آیا می توان از کلید مینیاتوری به عنوان کلید اصلی ورودی تابلو برق استفاده کرد؟

بسته به شرایط سایت و توان مصرفی کل تابلو، اگر جریان نامی کل سیستم کمتر از ۶۳ آمپر باشد و جریان اتصال کوتاه احتمالی شبکه از قدرت قطع کلید مینیاتوری تجاوز نکند، می توان این کار را انجام داد. اما در مصارف صنعتی و کارخانجات که ترانسفورماتور اختصاصی دارند، به دلیل بالا بودن جریان اتصال کوتاه، استفاده از کلید اتوماتیک کمپکت به عنوان کلید اصلی الزامی است.

۲. تفاوت اصلی کلیدهای اتوماتیک کمپکت فیکس و قابل تنظیم چیست؟

کلیدهای اتوماتیک کمپکت فیکس دارای جریان قطع اضافه بار و اتصال کوتاه ثابت هستند که در کارخانه تنظیم شده است و تغییر آن ها ممکن نیست. اما در مدل های قابل تنظیم، شما می توانید جریان نامی کلید را معمولا بین ۰.۷ تا ۱ برابر جریان نامی کلید تغییر دهید تا با جریان مصرفی واقعی مدار شما هماهنگ شود.

۳. رله شنت چیست و چگونه روی کلید کمپکت نصب می شود؟

رله شنت یکی از لوازم جانبی مهم کلید اتوماتیک کمپکت است که در داخل بدنه کلید قرار می گیرد. با اعمال یک ولتاژ فرمان خارجی به این رله (مثلا از طرف کلید قارچی اضطراری یا سیستم آتش نشانی)، رله شنت فعال شده و کلید اتوماتیک کمپکت را به صورت مکانیکی و آنی قطع می کند.

۴. قدرت قطع کلید اتوماتیک به چه معناست و چرا اهمیت دارد؟

قدرت قطع (یا ظرفیت قطع اتصال کوتاه) حداکثر جریانی است که کلید می تواند بدون آسیب دیدگی مکانیکی یا جوش خوردن کنتاکت ها، آن را قطع کند. در صنایع بزرگ که فاصله تابلوها تا ترانسفورماتور اصلی کم است، جریان های اتصال کوتاه بسیار شدیدی رخ می دهد و به همین دلیل باید از کلیدهای کمپکت با قدرت قطع بالا (مثلا ۵۰ یا ۷۰ کیلوآمپر) استفاده کرد.
