مشخصات فنی
| جریان نامی | 115 آمپر |
| تعداد پل | 3 پل |
توضیحات و معرفی محصول

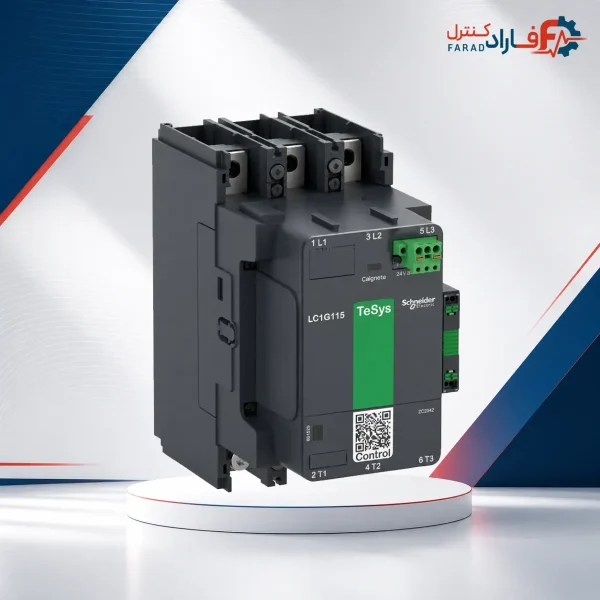

کنتاکتور اشنایدر LC1G115KUEN یکی از تجهیزات سری TeSys Giga است که برای کنترل موتورهای الکتریکی و قطع‌وصل مدارهای قدرت در تابلوهای برق صنعتی طراحی شده است. این مدل دارای سه پل اصلی از نوع 3NO بوده و در رده کاری AC-3، جریان عملکردی 115 آمپر را در شرایط اعلام‌شده پشتیبانی می‌کند.
بوبین این کنتاکتور با بازه ولتاژ گسترده 100 تا 250 ولت AC/DC کار می‌کند. این ویژگی امکان استفاده از آن را در مدارهای فرمان با ولتاژهای مختلف فراهم می‌سازد؛ با این حال، انتخاب و سیم‌بندی نهایی باید بر اساس نقشه مدار فرمان، مشخصات منبع تغذیه و اطلاعات دیتاشیت انجام شود.
کنتاکتور LC1G115KUEN به کنتاکت کمکی 1NO+1NC، ماژول تشخیص استهلاک کنتاکت و LED وضعیت مجهز است. LED جلوی تجهیز می‌تواند وضعیت ولتاژ بوبین و رسیدن استهلاک الکتریکی کنتاکت‌ها به حدود 85 درصد مقدار دوام اعلام‌شده را نشان دهد. این قابلیت به تابلو‌ساز و واحد تعمیرات کمک می‌کند زمان سرویس و تعویض قطعات را بهتر برنامه‌ریزی کند.
طراحی ماژولار بوبین و کنتاکت‌های اصلی، امکان تعویض آسان‌تر قطعات مربوطه را فراهم می‌کند. همچنین تجهیزات کنترلی سری G با ترمینال‌های فشاری روی کنتاکتور نصب می‌شوند و می‌توان این تجهیز را، با توجه به فضای تابلو و الزامات پروژه، در سه جهت نصب کرد.
کاربردها
- تابلوهای کنترل موتور و تابلوهای MCC
- مدارهای راه‌اندازی و کنترل موتورهای سه‌فاز
- کنترل موتورهای پمپ، فن و تجهیزات دوار صنعتی
- تابلوهای برق ماشین‌آلات صنعتی
- تابلوهای PLC و مدارهای فرمان صنعتی
- خطوط تولید و خطوط بسته‌بندی
- تجهیزات انتقال مواد و نوار نقاله‌ها
- مدارهای قطع‌وصل بارهای صنعتی در رده‌های کاری اعلام‌شده
- استفاده در تابلوهایی که به پایش وضعیت کنتاکت و پیش‌بینی سرویس نیاز دارند
- نصب بی‌متال در قسمت زیر کنتاکتور، در صورت نیاز پروژه و تطابق تجهیزات
ویژگی‌ها و مزایا
- جریان عملکردی 115 آمپر در AC-3 → مناسب برای کنترل موتورهای صنعتی در محدوده کاری اعلام‌شده
- جریان حرارتی 250 آمپر در AC-1 و دمای 40 درجه سانتی‌گراد → قابل استفاده برای بارهای مقاومتی مطابق شرایط فنی تجهیز
- بوبین 100 تا 250 ولت AC/DC → انعطاف‌پذیری بیشتر در مدارهای فرمان با ولتاژهای مختلف
- سه کنتاکت اصلی باز 3NO → مناسب برای قطع‌وصل مدارهای قدرت سه‌فاز
- کنتاکت کمکی 1NO+1NC → امکان استفاده در مدارهای فرمان، اینترلاک و سیگنال‌دهی
- ماژول تشخیص استهلاک کنتاکت → کمک به پیش‌بینی زمان سرویس و تعمیر
- LED نمایش وضعیت → نمایش وضعیت ولتاژ بوبین و هشدار رسیدن استهلاک کنتاکت به سطح اعلام‌شده
- دوام مکانیکی تا 5 میلیون سیکل → مناسب برای کاربردهای صنعتی پرتکرار
- دوام مکانیکی تا 8 میلیون سیکل با تعویض قطعات فرعی → افزایش قابلیت نگهداری و طول عمر مجموعه
- طراحی ماژولار بوبین و کنتاکت‌ها → سهولت بیشتر در تعویض قطعات و تعمیرات
- ترمینال‌های فشاری مدار کنترل → کاهش زمان نصب تجهیزات کنترلی و حذف نیاز به پیچ در این بخش
- سرعت عملکرد تا 500 سیکل در ساعت در AC-3 و AC-3e → مناسب برای مدارهایی با دفعات قطع‌وصل مشخص
- ابعاد 193×108×193 میلی‌متر → امکان برنامه‌ریزی بهتر فضای نصب در تابلو
- نصب در سه جهت → انعطاف بیشتر در چیدمان داخلی تابلو
- انطباق با استانداردهای بین‌المللی → مناسب برای پروژه‌هایی که رعایت استانداردهای فنی مرتبط در آن‌ها الزامی است
مشخصات فنی کنتاکتور اشنایدر 115 آمپر 100 تا 250
| مشخصه | مقدار |
|---|---|
| برند | اشنایدر الکتریک (Schneider Electric) |
| مدل/کد فنی | LC1G115KUEN |
| سری ساخت | TeSys Giga |
| نوع محصول | کنتاکتور |
| کاربرد | کنترل موتور و قطع‌وصل مدار |
| تعداد پل | 3 پل |
| نوع کنتاکت اصلی | 3NO |
| کنتاکت کمکی | 1NO+1NC |
| ولتاژ بوبین [Uc] | 100 تا 250 ولت AC در 50/60 هرتز؛ 100 تا 250 ولت DC |
| جریان عملکردی در AC-3 [Ie] | 115 آمپر در دمای کمتر از 60 درجه سانتی‌گراد و تا 400 ولت AC |
| جریان عملکردی در AC-1 [Ie] | 250 آمپر در دمای کمتر از 40 درجه سانتی‌گراد و تا 1000 ولت AC |
| توان موتور در AC-3 | 30 کیلووات در 230 ولت؛ 55 کیلووات در 400/415 ولت؛ 75 کیلووات در 440/500/690 ولت AC |
| توان موتور در AC-4 | 30 کیلووات در 230 ولت؛ 55 کیلووات در 400/415 ولت؛ 65 کیلووات در 440/500 ولت؛ 75 کیلووات در 690 ولت AC |
| رنج ولتاژ کاری [Ue] | تا 1000 ولت AC؛ تا 460 ولت DC |
| ولتاژ عایق نامی [Ui] | 1000 ولت |
| ولتاژ ضربه نامی [Uimp] | 8 کیلوولت |
| ظرفیت قطع | 1040 آمپر در 440 ولت AC |
| جریان کوتاه‌مدت مجاز [Icw] | 1.1 کیلوآمپر برای 10 ثانیه؛ 0.64 کیلوآمپر برای 30 ثانیه؛ 0.52 کیلوآمپر برای 1 دقیقه؛ 0.4 کیلوآمپر برای 3 دقیقه؛ 0.32 کیلوآمپر برای 10 دقیقه |
| فیوز سازگار اعلام‌شده | 125A aM در ≤440V و ≤690V برای موتور؛ 315A gG در ≤690V |
| دفعات قطع‌وصل | 300 سیکل/ساعت در AC-1؛ 500 سیکل/ساعت در AC-3 و AC-3e؛ 150 سیکل/ساعت در AC-4 |
| زمان واکنش | وصل: 40 تا 70 میلی‌ثانیه؛ قطع: 15 تا 50 میلی‌ثانیه |
| تکنولوژی بوبین | محدودکننده توان پیک مثبت و منفی |
| توان هجومی بوبین AC | 540 ولت‌آمپر |
| توان هجومی بوبین DC | 380 وات |
| دوام مکانیکی | 5 میلیون سیکل؛ تا 8 میلیون سیکل در صورت تعویض قطعات فرعی |
| نحوه نصب | نصب روی صفحه، نوع نگهدارنده Plate؛ امکان نصب در سه جهت |
| اتصال مدار قدرت | اتصال پیچی؛ شینه با مقطع 25×6 میلی‌متر؛ ترمینال حلقه‌ای تا 185 میلی‌مترمربع |
| اتصال مدار کنترل | ترمینال فشاری، مطابق محدوده سطح مقطع کابل اعلام‌شده |
| فاصله مرکز اتصالات | 35 میلی‌متر |
| درجه حفاظت (IP) | IPX2 با کاور محافظ |
| دمای کاری | 25- تا 60 درجه سانتی‌گراد |
| دمای مجاز انبارش | 60- تا 80 درجه سانتی‌گراد |
| ابعاد | طول 193 × عرض 108 × عمق 193 میلی‌متر |
| وزن | 3.6 کیلوگرم |
| رنگ | خاکستری تیره |
| استانداردها | EN/IEC 60947-4-1، EN/IEC 60947-5-1، UL 60947-4-1، CSA C22.2 No 60947-4-1، JIS C8201-4-1، JIS C8201-5-1 |
| گواهینامه‌ها | CB Scheme، CCC، cULus، EAC |
| الزامات زیست‌محیطی | RoHS / REACh |
| کشور سازنده | نیاز به تایید |
| مدت گارانتی | 12 ماه، مطابق شرایط فروشنده/تامین‌کننده |
| پروتکل ارتباطی | نیاز به تایید؛ در مشخصات ارائه‌شده پروتکل ارتباطی ذکر نشده است |
| اقلام داخل جعبه | نیاز به تایید |
راهنمای انتخاب کنتاکتور اشنایدر و سازگاری
برای چه پروژه‌هایی مناسب است؟
کنتاکتور LC1G115KUEN برای پروژه‌هایی مناسب است که به یک کنتاکتور سه‌پل اشنایدر با جریان کاری 115 آمپر در AC-3، بوبین با ورودی 100 تا 250 ولت AC/DC و کنتاکت کمکی 1NO+1NC نیاز دارند. این مدل می‌تواند در تابلوهای کنترل موتور، تابلوهای MCC، خطوط تولید و ماشین‌آلات صنعتی استفاده شود.
نکات مهم هنگام انتخاب
- رده کاری بار را مشخص کنید. جریان 115 آمپر مربوط به شرایط اعلام‌شده در رده AC-3 است؛ برای بارهای AC-1، AC-4 یا سایر رده‌ها باید مشخصات همان رده بررسی شود.
- توان و ولتاژ موتور را با جدول فنی تطبیق دهید. توان قابل پشتیبانی با توجه به ولتاژ و رده کاری تغییر می‌کند.
- ولتاژ مدار فرمان را بررسی کنید. بوبین این مدل برای 100 تا 250 ولت AC/DC اعلام شده است؛ ولتاژ واقعی منبع فرمان باید در همین محدوده و مطابق دیتاشیت باشد.
- فضای نصب تابلو را کنترل کنید. ابعاد محصول 193×108×193 میلی‌متر است و علاوه بر ابعاد بدنه، باید فضای لازم برای سیم‌کشی و تهویه نیز در نظر گرفته شود.
- کنتاکت کمکی موردنیاز مدار فرمان را بررسی کنید. این مدل به یک کنتاکت کمکی 1NO+1NC مجهز است.
- هماهنگی با حفاظت اتصال کوتاه را بررسی کنید. انتخاب فیوز، کلید حفاظتی و هماهنگی آن‌ها با کنتاکتور باید بر اساس جریان اتصال کوتاه، نوع بار و دستورالعمل سازنده انجام شود.
سازگاری با تجهیزات
- امکان نصب تجهیزات کنترلی سری G با ترمینال‌های فشاری روی کنتاکتور وجود دارد.
- بی‌متال می‌تواند در قسمت زیر کنتاکتور نصب شود؛ مدل و سازگاری دقیق بی‌متال باید جداگانه بررسی شود.
- اطلاعاتی درباره سازگاری با مدل یا سری مشخصی از PLC، کلید حفاظتی یا تجهیزات ارتباطی در ورودی ارائه نشده است؛ نیاز به تأیید دارد.
نصب و نکات ایمنی
- نصب، سیم‌بندی و راه‌اندازی باید توسط تکنسین برق صنعتی مجاز و مطابق نقشه مدار انجام شود.
- پیش از نصب یا سرویس، مدار قدرت و مدار فرمان را از منبع تغذیه جدا کرده و نبود ولتاژ را با ابزار مناسب بررسی کنید.
- جریان، ولتاژ، توان موتور و رده کاری بار را پیش از انتخاب نهایی با اطلاعات فنی کنتاکتور تطبیق دهید.
- اتصال مدار قدرت باید با روش و سطح مقطع مناسب، مطابق دیتاشیت و دستورالعمل سازنده انجام شود.
- ترمینال‌های مدار کنترل فشاری هستند؛ نوع کابل، سطح مقطع و نحوه ورود آن باید با محدوده اعلام‌شده برای ترمینال مطابقت داشته باشد.
- فضای کافی برای نصب، سیم‌کشی، دفع حرارت و دسترسی تعمیراتی در تابلو در نظر بگیرید.
- درجه حفاظت اعلام‌شده IPX2 با کاور محافظ است؛ این مقدار به معنی ضدآب بودن تجهیز یا مناسب‌بودن آن برای نصب در فضای باز نیست.
- در صورت نصب بی‌متال زیر کنتاکتور، مدل انتخابی و هماهنگی مکانیکی و الکتریکی آن باید بررسی شود.
- برای گشتاور بستن اتصالات، فاصله‌های عایقی، شرایط نصب و راه‌اندازی، به دفترچه فنی و دیتاشیت رسمی محصول مراجعه کنید.
- از تغییر یا تعمیر داخلی کنتاکتور بدون مجوز سازنده یا دانش فنی کافی خودداری شود.
سوالات متداول
1. کنتاکتور اشنایدر LC1G115KUEN چند پل است؟
این مدل دارای سه پل قدرت و سه کنتاکت اصلی باز از نوع 3NO است.
2. جریان نامی این کنتاکتور چقدر است؟
جریان عملکردی آن در رده AC-3 برابر 115 آمپر و جریان حرارتی آن در رده AC-1 برابر 250 آمپر اعلام شده است. مقدار قابل استفاده باید بر اساس رده کاری و شرایط واقعی بار انتخاب شود.
3. ولتاژ بوبین LC1G115KUEN چند ولت است؟
بوبین این مدل با ولتاژ 100 تا 250 ولت AC در فرکانس 50/60 هرتز و همچنین 100 تا 250 ولت DC کار می‌کند.
4. آیا این کنتاکتور برای موتور سه‌فاز مناسب است؟
بله، این تجهیز برای کنترل مدار و موتور الکتریکی طراحی شده است؛ اما مناسب‌بودن آن برای یک موتور مشخص باید با توجه به توان، ولتاژ، جریان، رده کاری و شرایط راه‌اندازی بررسی شود.
5. کنتاکتور LC1G115KUEN چند کنتاکت کمکی دارد؟
این مدل دارای یک کنتاکت کمکی باز و یک کنتاکت کمکی بسته، یعنی 1NO+1NC است.
6. آیا امکان تشخیص استهلاک کنتاکت وجود دارد؟
بله، این مدل به ماژول تشخیص استهلاک کنتاکت مجهز است و LED جلوی تجهیز در زمان رسیدن دوام الکتریکی کنتاکت‌ها به حدود 85 درصد مقدار اعلام‌شده روشن می‌شود.
7. درجه حفاظت این کنتاکتور چیست؟
درجه حفاظت آن با کاور محافظ IPX2 اعلام شده است. این مشخصه به معنی ضدآب یا کاملاً آب‌بندی‌شده بودن کنتاکتور نیست.
8. روش نصب کنتاکتور LC1G115KUEN چگونه است؟
این کنتاکتور روی صفحه نصب می‌شود و با توجه به فضای تابلو امکان نصب آن در سه جهت وجود دارد.
9. آیا می‌توان بی‌متال را زیر این کنتاکتور نصب کرد؟
در مشخصات محصول امکان نصب بی‌متال در قسمت زیر کنتاکتور ذکر شده است. سازگاری مدل دقیق بی‌متال باید پیش از خرید بررسی شود.
جمع‌بندی
کنتاکتور اشنایدر LC1G115KUEN از سری TeSys Giga، یک کنتاکتور سه‌پل برای کنترل موتور و مدارهای قدرت صنعتی است که جریان AC-3 برابر 115 آمپر، بوبین 100 تا 250 ولت AC/DC، کنتاکت کمکی 1NO+1NC، طراحی ماژولار و قابلیت تشخیص استهلاک کنتاکت را ارائه می‌دهد. برای بررسی قیمت، موجودی، اصالت کالا و انتخاب بی‌متال یا تجهیزات حفاظتی سازگار، با کارشناسان فروش و فنی فاراد کنترل تماس بگیرید.
